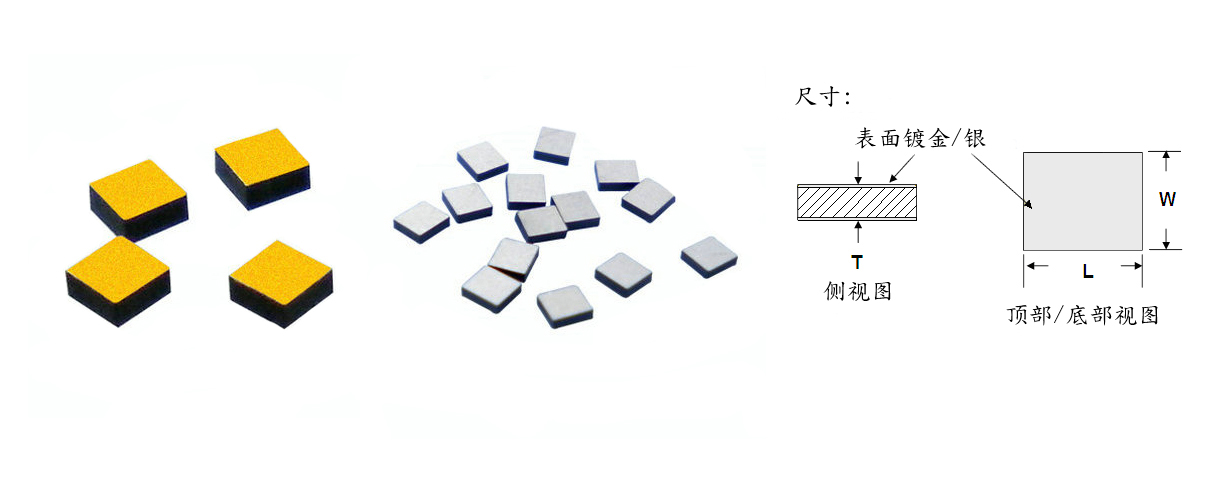

DT系列 — 高精度NTC热敏电阻芯片

FEATURES

DT系列NTC热敏芯片是表面镀金或镀银处理的高精度NTC芯片，适合混合设计多功能模块或高精度NTC温度传感器的制作。爱晟电子为您提供最专业的NTC热敏电阻芯片及NTC热敏电阻元器件技术服务,可以通过邮箱,电话,QQ等方式咨询.

1、可应用于邦定工艺，使用金/铝/银焊线

2、高精度，可达0.3%，1%，3%

3、良好的耐热循环能力

4、高稳定性和高可靠性

5、工作温度 -50 ℃ ~ +200 ℃

6、体积小，尺寸可达0.3* 0.3mm
7、快速响应
8、尺寸和参数都可以进行定制

APPLICATION

1、混合设计多功能模块（红外热电堆、IGBT、热敏打印头、集成模块、半导体模块、电源模块等）

2、高精度NTC温度传感器的制作

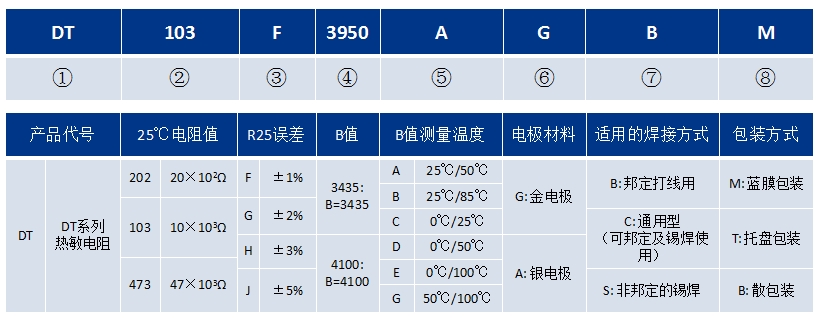

Part Number Identification

Electronic Parameter Specification

规格型号	R25(KΩ)	B(K)	常规尺寸（mm） LWT	额定功率：25摄氏度 (mW)(@25±0.5℃ 在静止空气中)	耗散系数 (mW/℃)(T=25℃ 在静止空气中）	热时间常数(s)
规格型号	R25(KΩ)	B(K)	常规尺寸（mm） LWT	额定功率：25摄氏度 (mW)(@25±0.5℃ 在静止空气中)	耗散系数 (mW/℃)(T=25℃ 在静止空气中）	热时间常数(s)
DT502□3950A	5.0	3950	1.01.00.5	＜60mW	～1.2	≤3
DT103□3435B	10.0	3435	0.950.950.6	＜60mW	～1.2	≤3
DT103□3470A	10.0	3470	1.01.00.5	＜60mW	～1.2	≤3
DT103□3950A	10.0	3950	1.11.10.46	＜60mW	～1.2	≤3
DT203□3743A	20.0	3743	1.11.10.6	＜60mW	～1.2	≤3
DT303□3950A	30.0	3950	1.01.00.55	＜60mW	～1.2	≤3
DT473□4050A	47.0	4050	0.450.450.25	＜10mW	～0.2	≤2
DT503□3950A	50.0	3950	1.0 1.00.55	＜60mW	～1.2	≤3
DT104□3950A	100.0	3950	0.950.950.6	＜60mW	～1.2	≤3
DT104□3964F	100.0	3964	0.450.450.2	＜10mW	～0.2	≤2
DT104□4100A	100.0	4100	0.950.950.6	＜60mW	～1.2	≤3

◆除了以上的尺寸及常规阻值,B值外，我司可做以下范围产品:
阻值 1kΩ ～ 1000kΩ
B值 3200K ～ 4500K
尺寸 0.3mm ～ 4.0mm

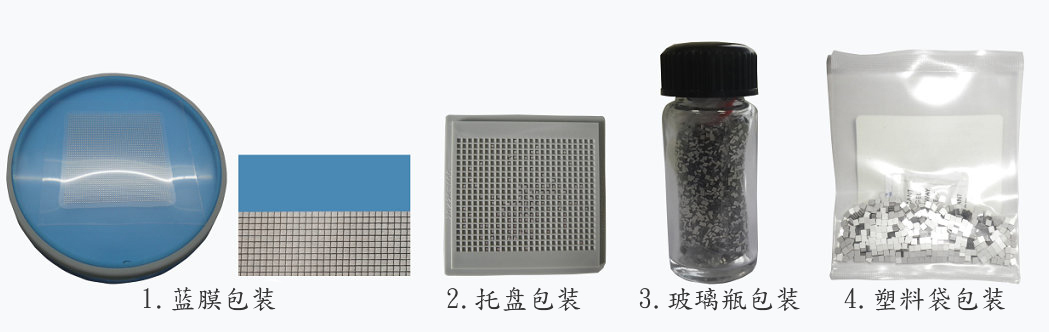

Package
